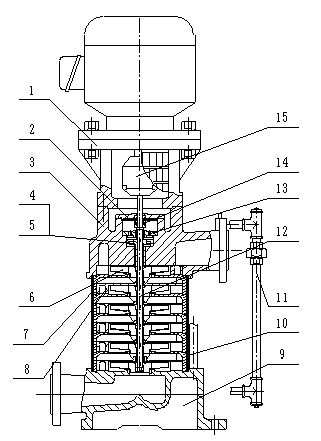

零部件明细

零部件明细

1.性能范围

泵正常工作的最高环境温度为+40℃，海拔低于1000米。超过+40℃以上的环境，或者泵工作于海拔1000米以上，电机输出功率会降低，如图示。此时应选用更大功率的电机。

2.最小流量

以下曲线表示在相应温度下，最小流量占正常流量的百分比。
水泵工作时的流量应不小于图中所示范围，
以防止有过热的危险。

3.粘度

本说明书中所标示的水泵性能均使用清水测试所得，如所输送液体的密度或运动粘度大于水会导致泵的出口压力、水力性能显著改变，功率消耗上升，此时，泵必须配用功率更大的电机。

4.泵最小吸入口压力的计算

当所输送液体温度较高或水泵吸入口距离液面高度大于水泵的吸入能力时，泵可能发生汽蚀而影响到水泵的性能，严重时水泵将产生损坏。为防止此类现象的发生，水泵在选择时应使水泵吸入压力大于最小压力。
泵最小吸入口压力H（单位：米水柱）按下式计算： H＝Pb×10.2-(NPSH)r-Hf-Hv-Hs 参数含义如下（参见下图）：
Pb——开放式系统中表示当地大气压，封闭系统中表示系统压力（单位：bar）。
(NPSH)r——汽蚀余量（单位：m），具体数值可在后面相应型号泵的性能曲线中查得。
Hf——吸入管路中的摩擦损失（单位：m，包括管道、弯头以及各种阀门。管路的损耗数值可参考本说明书后面的附表）。
Hv——液体的汽化压力（单位：m，见下表）。
Hs——安全余量（单位：m，最小取0.5，适当取大为佳）
