用途

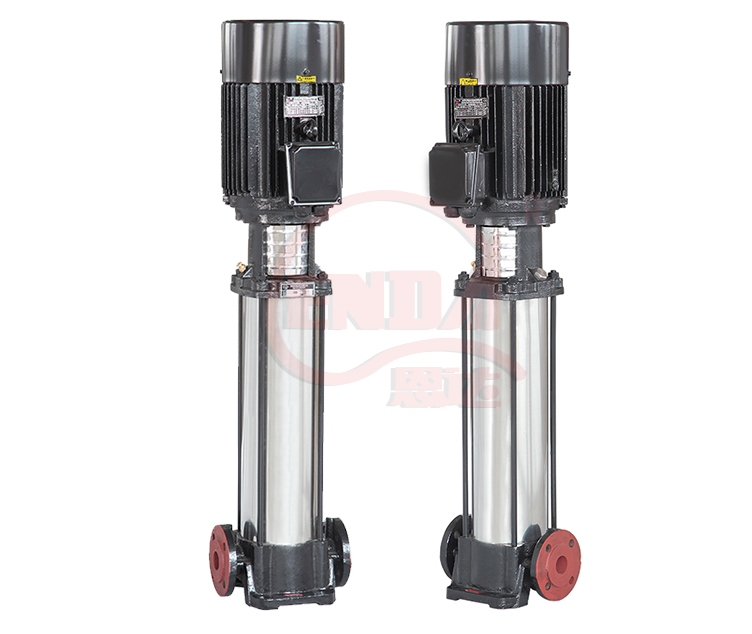

JGGC（N）系列立式多级离心泵，用于输送清水或类似清水的液体。适用于锅炉给水、空调冷却及热水循环、变频调速恒压给水设备、自动消防给水设备、高层建筑供水设备、水力清洗设备、水冷却及冷凝装置、管道增压等。全不锈钢系列水泵更适用于医药、化工、食品、酿造等行业的使用。
性能范围
流量：Q=0.3~240m3/h ; 扬程：H=16~415m ; 介质温度：0~110℃ ; 电源：50Hz, 380V
型号意义 SIZED MEANING
型号意义 SIZED MEANING
结构说明
泵为立式单吸多级离心泵。采用硬质合金滑动轴承。轴封采用机械密封。采用刚性联轴器传动。
特点
JGGC(N)系列泵具有：体积小、重量轻、振动小、噪音低、使用寿命长、占地面积小，外形美观等优点，特别是高效、节能。
订货须知
1、输送特殊液体时，请在合同中注明液体的名称、温度、密度、浓度、粘性等，以合理选配材质和电机功率。 2、当对流量、扬程、进口压力、电源要求等方面有特殊要求时，请在合同中注明。
JGGC0.9、JGGC2.4、JGGC4说明
配用标准立式电机，用钢性联轴器传动。泵由底座和电机座组成，用四根拉紧螺栓把泵转子和外圆筒固定在底座和电机座之间。采用机械密封结构
联接法兰规格
| 型号 | 椭圆形法兰 | 圆法兰 |
|---|---|---|
| JGGC2.4 | G11/4” | DN32 |
| 110-610mm | 450-2450mm | 3-10mm |
| JGGC4 | G11/2” | DN32 |
运行条件
| 介质温度 | 环境温度 | 最小进口压力 |
|---|---|---|
| -20℃ ～ +110℃ | 最大 +40℃ | 根据NPSH曲线+1m安全余量 |
零部件明细
零部件明细
| 序号 | 名称 | 材料 |
|---|---|---|
| 1 | 底座 | HT200 |
| 2 | 底部导流器 | 304 |
| 3 | 导流器 | 304 |
| 4 | 外圆筒 | 304 |
| 5 | 出口导流器 | 304 |
| 6 | 波形弹簧 | 304 |
| 7 | 电机 | / |
| 8 | 联轴夹块 | / |
| 9 | 电机座 | HT200 |
| 10 | 机械密封 | / |
| 11 | 泵轴 | 1Cr18Ni9Ti |
| 12 | 密封圈 | 聚四氟乙稀 |
| 13 | 叶轮 | 304 |
| 14 | 底部导流器 | 304 |
| / | 橡胶件 | 氟橡胶（轴用）或丁晴橡胶 |
特点
JGGC(N)系列泵具有：体积小、重量轻、振动小、噪音低、使用寿命长、占地面积小，外形美观等优点，特别是高效、节能。
影响泵选型的参数
用户在选择所需水泵时，除了考虑泵的流量、扬程以外，还应注意以下列出的影响水泵使用的因素。
1.性能范围
泵正常工作的最高环境温度为+40℃，海拔低于1000米。超过+40℃以上的环境，或者泵工作于海拔1000米以上，电机输出功率会降低，如图示。此时应选用更大功率的电机。
2.最小流量
以下曲线表示在相应温度下，最小流量占正常流量的百分比。
水泵工作时的流量应不小于图中所示范围，
以防止有过热的危险。
3.粘度
本说明书中所标示的水泵性能均使用清水测试所得，如所输送液体的密度或运动粘度大于水会导致泵的出口压力、水力性能显著改变，功率消耗上升，此时，泵必须配用功率更大的电机。
4.泵最小吸入口压力的计算
当所输送液体温度较高或水泵吸入口距离液面高度大于水泵的吸入能力时，泵可能发生汽蚀而影响到水泵的性能，严重时水泵将产生损坏。为防止此类现象的发生，水泵在选择时应使水泵吸入压力大于最小压力。
泵最小吸入口压力H（单位：米水柱）按下式计算：
H＝Pb×10.2-(NPSH)r-Hf-Hv-Hs
参数含义如下（参见下图）：
Pb——开放式系统中表示当地大气压，封闭系统中表示系统压力（单位：bar）。
(NPSH)r——汽蚀余量（单位：m），具体数值可在后面相应型号泵的性能曲线中查得。
Hf——吸入管路中的摩擦损失（单位：m，包括管道、弯头以及各种阀门。管路的损耗数值可参考本说明书后面的附表）。
Hv——液体的汽化压力（单位：m，见下表）。
Hs——安全余量（单位：m，最小取0.5，适当取大为佳）
温度与汽化压力表（清水）
| 水温℃ | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 85 | 90 | 95 | 100 | 110 | 120 | 130 | 140 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 汽化压力m | 0.25 | 0.4 | 0.8 | 1.3 | 2.1 | 3.3 | 4.9 | 6.1 | 7.4 | 8.9 | 10.9 | 14.5 | 20.5 | 26.5 | 35 |
