产品简介

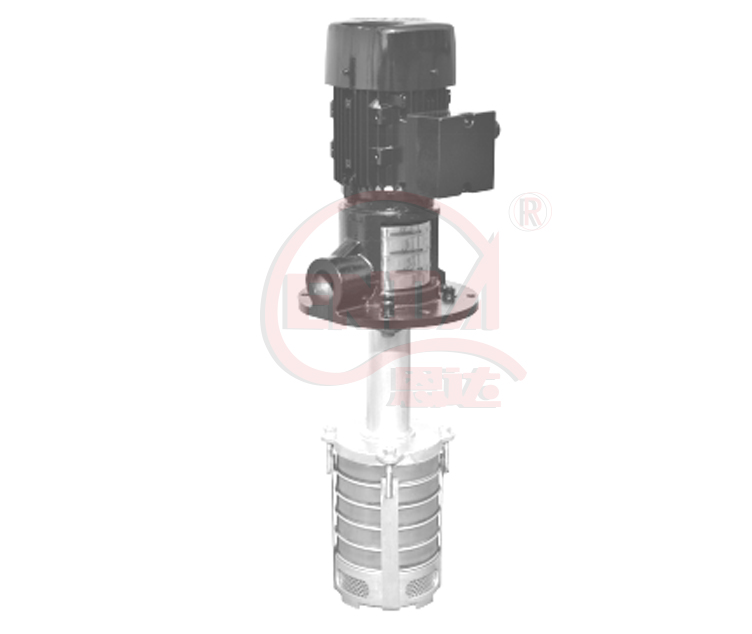

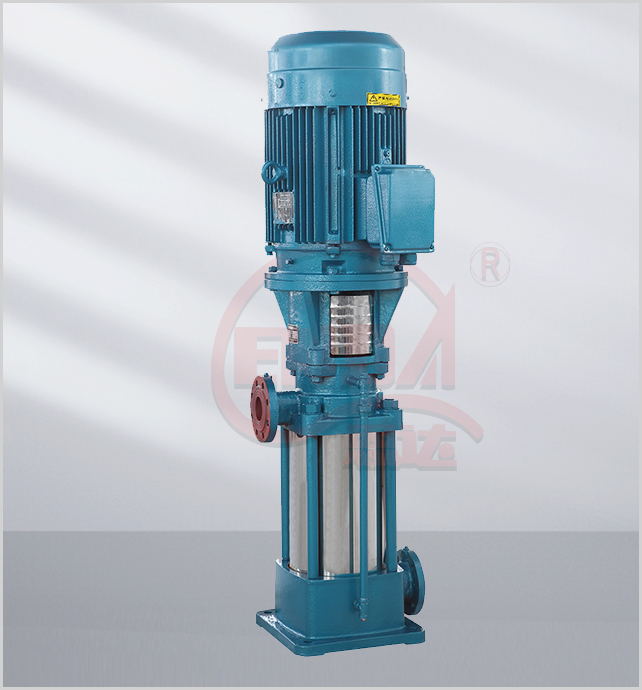

QLY系列液下泵是根据广大用户需要，采用国际先进技术设计制造的。具有体积小、重量轻、效率高、节能、振动噪声小、运行平稳、耐腐蚀、安装方便等优点，并且极大节省了安装所需空间。
本产品广泛适用于各类机床冷却冲洗、超声波清洗、医药化工、实验室装置及冷却液、冷凝液的输送和循环。
型号意义
例：QLY4-8×6-400表示流量为4m3/h，单级扬程为8m，级数为6的立式多级液下泵，液下高度400mm。也可写作QLY4-48-400。
性能范围
流量：Q=0.3~108 m3/h; 扬程：H=4.7~252 m; 介质类型：清水或物理化学性质类似于清水的液体; 介质温度：0℃~+80℃ ; 电源：50Hz, 380V
结构说明
泵为立式单吸多级离心泵。采用硬质合金/碳化硅自润滑滑动轴承。轴封采用机械密封。采用刚性联轴器传动。
特殊频率、电压电源用泵
如用户不作要求，本厂提供水泵的电源要求均为50Hz、380V。但根据用户要求，可提供特殊频率、电压电源用泵。
配套范围
水泵、电机和安装使用说明书。注意：购买泵头，本公司不负有“三包”的责任。
订货须知
1、 订货时请说明水箱内壁深度，以便选择泵的液下高度。
2、 泵体最小浸没深度：高于泵体高度的1/2。泵体底部与箱体底部最小距离：≥40mm 。
3、 液体箱内不允许有大于1mm的固体颗粒。
4、 在磨削应用中，应使液体在进入泵之前过滤掉研磨性颗粒，避免研磨性颗粒浓度大于20ppm时而导致水泵零件的非正常磨损。
5、 输送特殊液体时，请在订货时说明，以便于合理选配材质和电机功率。
QLY8、QLY10有联接管 说明
有联接管型式液下泵的性能参数与无联接管型式相同，其液下高度可按用户的使用要求设计制造。
配用标准立式电机，用钢性联轴器传动。电机与电机座位于水箱平面以上，泵固定于箱体上。泵体与电机座之间加装联接管，用拉紧螺杆把泵体固定在联接管与底板之间。泵体采用优质不锈钢制造。采用水润滑硬质合金轴承和机械密封结构。水泵的液下高度L1可以按用户要求的尺寸制造。
性能范围
| 流量 | 扬程 |
|---|---|
| 6~16 m3/h | 6.8~204m |
运行条件
| 介质温度 | 环境温度 |
|---|---|
| 0℃~+80℃ | 最大40℃ |
结构图

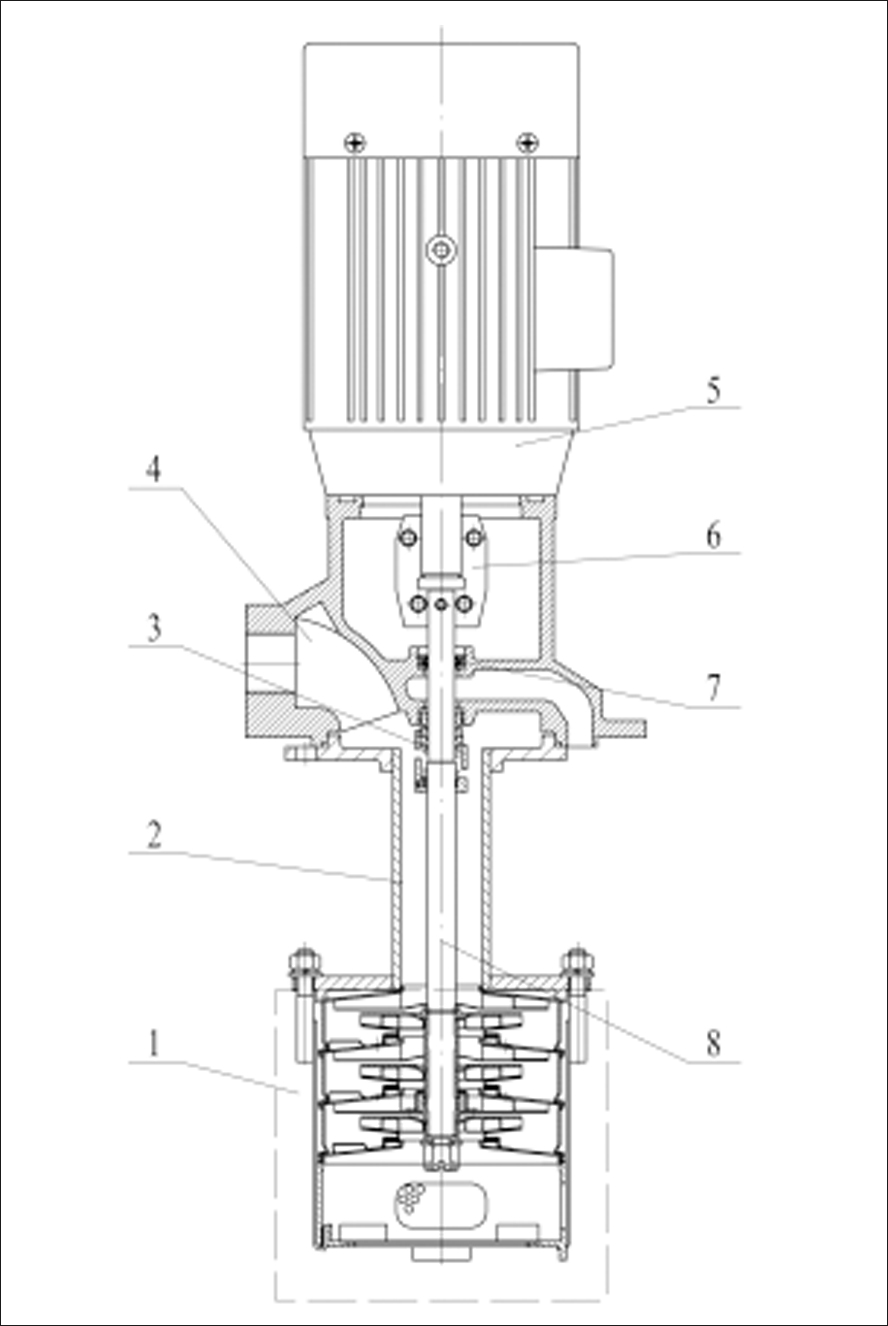

零部件明细
| 序号 | 名称 | 材料 |
|---|---|---|
| 1 | 泵体 | / |
| 2 | 联接管（组合件） | / |
| 3 | 机械密封 | / |
| 4 | 电机座 | HT200 |
| 5 | 电动机 | / |
| 6 | 联轴夹块 | HT200 |
| 7 | 骨架油封 | 丁晴橡胶 |
| 8 | 泵轴 | 1Cr18Ni9Ti |
| 备注 | 泵体结构与无联接管型式的结构相同，具体零部件明细参照相应型号的无联接管泵的结构说明。 | |
影响泵选型的参数
用户在选择所需水泵时，除了考虑泵的流量、扬程以外，还应注意以下列出的影响水泵使用的因素。
1.使用环境
泵正常工作的最高环境温度为+40℃，海拔低于1000米。超过+40℃以上的环境，或者泵工作于海拔1000米以上，电机输出功率会降低，如图示。此时应选用更大功率的电机。
例：当环境温度达到60℃，电机功率P2降低到83%。在海拔2250米时，电机功率降低到92%
3.粘度
本说明书中所标示的水泵性能均使用清水测试所得，如所输送液体的密度或运动粘度大于水会导致泵的出口压力、水力性能显著改变，功率消耗上升，此时，泵必须配用功率更大的电机。
